土壤PH传感器

发布时间：2022-03-14 13:47:18

型号：TH-PH485

品牌：天游TY8检测中心

土壤PH传感器解决了传统土壤PH需配备专业显示仪表、标定繁琐、集成难度大、功耗大、价格昂贵、携带困难等缺点，可广泛适用于农业灌溉、花卉园艺、草地牧场、土壤速测、植物培养等领域。

一、土壤PH传感器产品介绍

TH-PH485 土壤PH传感器，解决了传统土壤PH需配备专业显示仪表、标定繁琐、集成难度大、功耗大、价格昂贵、携带困难等缺点。可广泛适用于农业灌溉、花卉园艺、草地牧场、土壤速测、植物培养、科学试验等领域。耗电量低，可进行长期不间断监测。传感器具有以下特点：

新款土壤PH值传感器，实现土壤PH在线实时监测。

采用国际先进的固体电介质和大面积聚四氟乙烯液接界，不易堵塞，免维护。

防水密封，集成度高、体积小、功耗低、携带方便，可室外使用。

精度高，响应快，互换性好，性能可靠。

完善的保护电路与多种信号输出接口可选。

二、土壤PH传感器技术参数

信号输出类型	电压输出0-2V （输出阻抗约0欧）	电流输出4-20mA （负载电阻<500ohm）	RS485接口 Modbus协议
供电电压	3.6-30V/DC直流	12-30V/DC直流	3.6-30V/DC直流
静态功耗	6mA@24V DC直流	30mA@24V DC直流 (电流输出通道为20mA)	6mA@24V DC直流
PH值量程	量程：0-14PH，分辨率：0.01PH，精度±0.1PH
温度量程	量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃
防护等级	IP65
运行环境	-40~85℃
默认线缆长度	PH探头线缆5米变送器线缆2米线缆长度可定制
外形尺寸	PH传感器-探头部分尺寸：长度160mm，直径30mm PH传感器-探头部分尺寸：长度116mm，直径30mm

备注：可按客户需求进行定制

三、土壤PH传感器传感器接线

型号	接线图

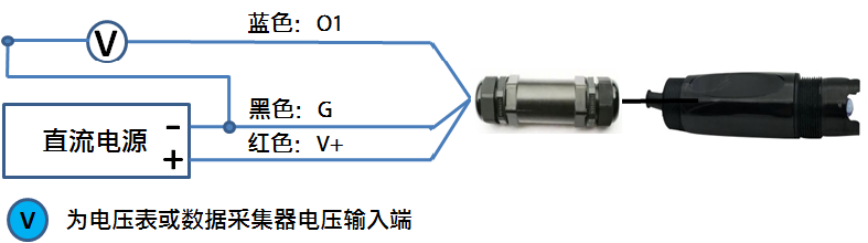

电压输出型	红色(V+): 电源正黑色(G): 电源地蓝色(O1): 输出信号

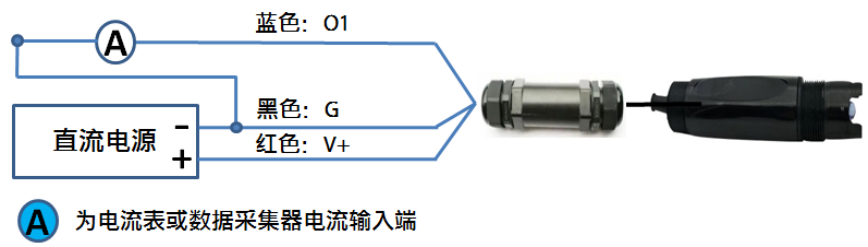

电流输出型	红色(V+): 电源正黑色(G): 电源地蓝色(O1): 输出信号

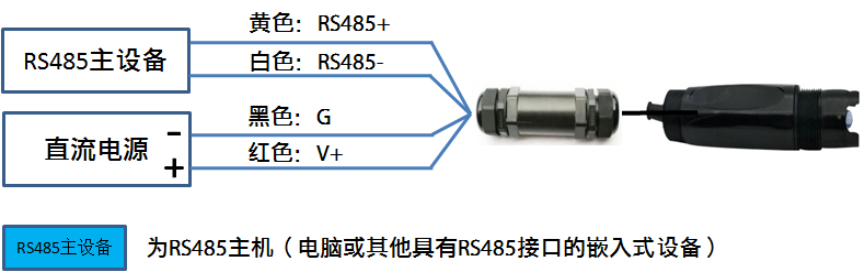

RS485接口型 Modbus协议	红色(V+): 电源正黑色(G): 电源地黄色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T- 传感器的配置参数如Modbus地址，波特率，校验位，通讯协议等是由模块内部的EEPROM（掉电存储设备）内存储的。有时会忘记这些参数的具体配置而导致不能与模块进行通讯。为了防止这个问题，模块有一按键，按下三秒后模块内部指示灯熄灭，松开按键，则模块所有参数恢复以下出厂设置： 1、 Modbus地址为1 2、通信配置为9600,N,8,1（9600bps，无校验位，8个数据位，一个停止位）通信协议为Modbus-RTU
